激光切圓不圓怎么辦
激光切圓不圓（出現橢圓、多邊形、不規則變形等）是一個常見的加工問題。這通常不是由單一原因造成的，而是設備、工藝、材料等多方面因素共同作用的結果。可以系統地排查和解決這個問題。以下是導致“切圓不圓”的主要原因及相應的解決方案
一、機械與傳動系統問題（最可能的原因）
這是導致圖形失真的根本性原因之一。
1. 傳動系統間隙/磨損
· 癥狀：切出的圓呈規則的橢圓形，或者在圓的某個軸上出現平點。
· 原因：X、Y軸方向的齒輪、齒條、伺服電機等傳動部件存在間隙，或者導軌、滑塊磨損。當切割頭改變運動方向時（例如從X軸運動切換到Y(jié)軸運動），由于存在間隙，會產生微小的延遲或跳動，導致實際運動軌跡與指令軌跡不符。
· 解決方案：
· 緊固與更換：檢查并緊固所有螺絲。如果發現齒輪齒條間隙過大，需要進行調整。如果軸承、滑塊等部件磨損嚴重，必須更換。
· 專業檢修：這個問題通常需要設備廠家或?qū)I(yè)維修人員使用百分表等工具進行檢測和校準。
2. 導軌直線度不佳或變形
· 癥狀：在整個板材范圍內，圓的變形沒有固定規律，但在某些區域特別明顯。
· 原因：機床導軌安裝不水平或因長期使用、地基下沉導致變形。
· 解決方案：需要廠家使用專業光學儀器（如激光干涉儀）對機床進行重新調平和對精度進行補償。
二、工藝參數與設置問題
如果機械系統沒問題，那就要聚焦于切割工藝本身。
1. 切割參數不當（速度與功率）
· 癥狀：圓的部分區域被過燒或熔化，導致形狀不規則。
· 原因：
· 速度過快：導致材料未完全切透，等離子體（切割火花）滯后，在轉彎處能量積累，燒蝕輪廓。
· 功率過高：尤其是切割薄板時，過高的功率會使圓孔邊緣整體過燒，細節丟失。
· 氣體壓力不當：壓力不足無法及時吹走熔渣，導致掛渣和二次燃燒，破壞輪廓。
· 解決方案：
· 為不同厚度和材質的板材匹配合適的切割速度與激光功率。切圓時，特別是小圓，可以適當降低速度。
· 優化氣體類型和壓力。
2. 焦點位置不正確
· 癥狀：斷面粗糙且不垂直，圓的精度隨之下降。
· 原因：焦點太深或太淺都會影響能量分布，導致光束變粗，切割能力下降，切口變寬。
· 解決方案：檢查并設置正確的焦點位置。對于薄板，通常使用負離焦（焦點在板材表面以下）以獲得更小的光斑和更精細的切口。
3. 噴嘴選型與狀態
· 癥狀：圓的對稱性差，掛渣不均勻。
· 原因：噴嘴口徑不匹配或噴嘴中心不正、有損壞。這會導致氣體流動不對稱，影響排渣和冷卻效果。
· 解決方案：
· 根據板材厚度選擇合適口徑的噴嘴（薄板小噴嘴，厚板大噴嘴）。
· 定期檢查并更換損壞的噴嘴。使用對中鏡調整噴嘴中心。
三、材料與編程問題
1. 板材問題
· 癥狀：在不同板材位置切圓，效果不穩定。
· 原因：
· 板材不平整：板材有內應力或翹曲，導致切割頭隨動高度（Z軸）不斷調整，焦點位置實時變化，影響切割穩定性。
· 材料表面有銹或涂層：影響激光吸收率，導致能量不穩定。
· 解決方案：使用高質量、平整的板材。對于有銹或涂層的材料，可先進行預處理或調整功率參數。
2. 編程與路徑設置
· 癥狀：圓的起始點有疙瘩或整體不光滑。
· 原因：
· 引線設置不當：切圓穿孔點的引線（Lead-in）重疊過多或過少。
· 未使用“圓孔優化”功能：很多先進的切割系統（如柏楚、迅鐳等系統）都有“圓孔切割”或“精細圓孔”專用功能。
· 解決方案：
· 將引線設置在圓的內側，并使用圓弧引線而不是直線引線，可以有效避免起刀點疤痕。
· 務必開啟切割控制軟件中的“圓孔切割”功能。該功能會自動為切割圓孔優化參數，通常是：
· 降低切割速度。
· 調整功率和氣壓。
· 改變運動控制模式，使機器更精確地跟蹤圓形軌跡。

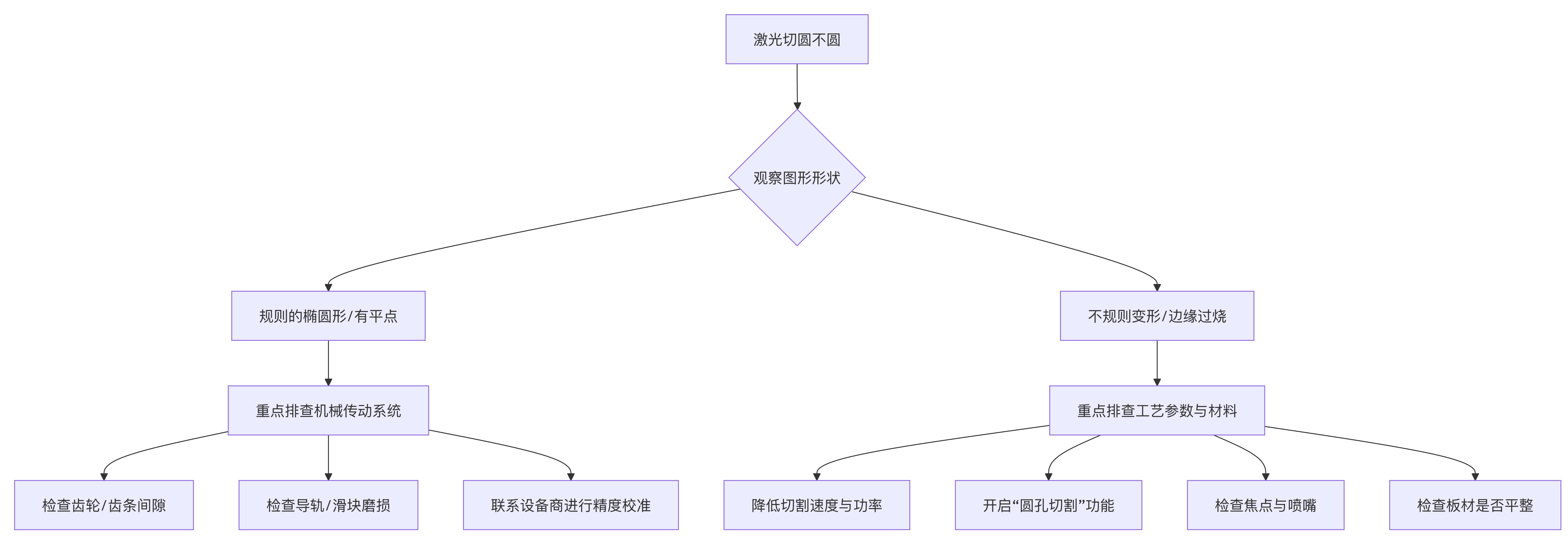

快速自查與解決流程圖
可以按照以下步驟進行排查：
總結一下，最直接的行動步驟是：
1. 首先，在軟件中開啟“圓孔切割”或“精細圓孔”模式。
2. 其次，適當降低切割圓孔的速度和功率。
3. 然后，檢查并更換一個全新的、合適的噴嘴，并確保對中。
4. 如果問題依舊，基本可以判定是機械問題，需要立即聯系設備售后服務進行檢修和精度補償。
通過這種系統性的排查，絕大多數“切圓不圓”的問題都能得到有效解決。
